ВСКМ 90 (Ду 25, 32, 40, 50) универсальные счетчики воды

ВСКМ 90 (Ду 25, 32, 40, 50) - счетчик воды ВСКМ крыльчатый многоструйный для измерений объемов как холодной, так и горячей воды с максимальной температурой воды 150 ˚С.

ОСОБЕННОСТИ И ДОСТОИНСТВА:

• многострунная конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
• уникальное фланцевое исполнение счетчика воды ВСКМ 90-50Ф;
• для удобства снятия показаний счетный механизм вращается на 350 градусов;
• надежная конструкционная защита от внешнего магнитного воздействия; МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
• СТЕПЕНЬ ЗАЩИТЫ IP68.


КОМПЛЕКТ ПОСТАВКИ:

• водосчетчик;

• паспорт;

• комплект присоединительных частей (обеспечивает необходимую длину прямых участков).

• комплект уплотнительных прокладок для фланцевого исполнения.


Информация для заказа

Артикул	Возможные Ду (zz)	Наименование (zz=Ду)	Особенности модификации
02-zz-01	25,32,40,50	ВСКМ 90-zz	для горячей и холодной воды
02-zz-13	25,32,40,50	ВСКМ 90-zz МИД	с МИД интерфейсом

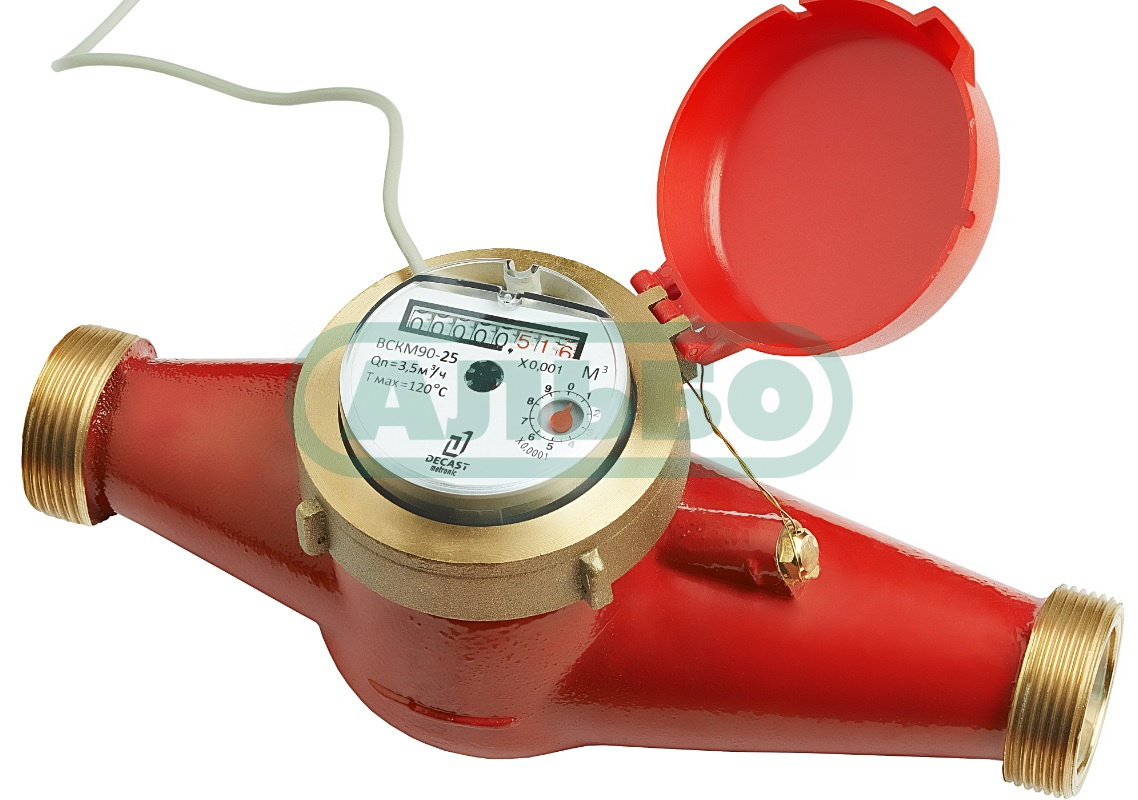

02-zz-03	25,32,40,50	ВСКМ 90-zz ДГ	с герконовым датчиком
02-zz-10	50	ВСКМ 90-zz Ф	фланцевая модификация
02-zz-12	50	ВСКМ 90-zz Ф МИД	фланцевая модификация с МИД интерфейсом
02-zz-11	50	ВСКМ 90-zz Ф ДГ	фланцевая модификация с герконовым датчиком

Наименование параметра	Норма для счетчиков диаметром условного прохода, Ду, мм
	25		32		40		50
Метрологический класс	А	В	А	В	А	В	А	В
Расход воды, м3/час
— минимальный qmin	0,14	0,05	0,24	0,07	0,4	0,1	1,2	0,45
— переходный qt	0,35	0,15	0,6	0,18	1	0,2	4,5	0,8
— номинальный qn	3,5		6		10		15
— максимальный qmax	7		12		20		30
Порог чувствительности м3/ч, не более	0,03		0,04		0,045		0,05
Минимальная цена деления счетного механизма, м3	0,0001				0,001
Емкость счетного механизма, м3	99 999				999 999
Монтажная длина, мм	260				300
Цена импульса, литров/ импульс	10				100
Масса прибора кг,	2,2		2,5		4,5		6
Норма упаковка шт,	5		5		3		1
Габариты норма упаковки мм,	530х295х140		530х295х140		400х330х180		335х170х215
Масса норма упаковки кг,	13,7		15,7		17,6		9
