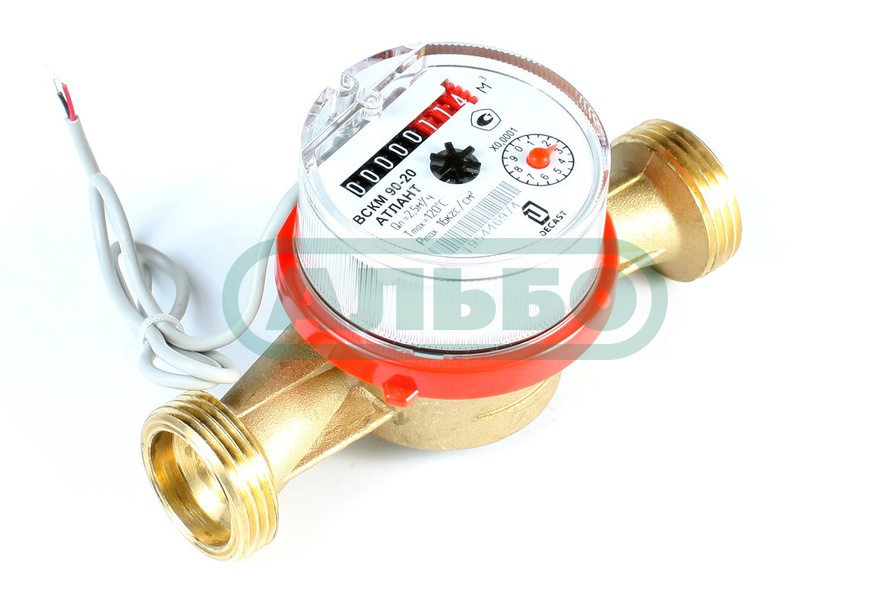

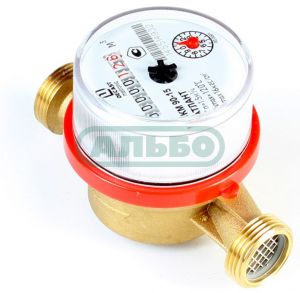

ВСКМ 90 "АТЛАНТ" (Ду 15, 20) счетчики одноструйные холодной и горячей воды

ВСКМ 90 (15, 20) - универсальный счетчик воды крыльчатый одноструйный для измерений объемов как холодной, так и горячей воды с максимальной температурой воды 90 ˚С.

 ОСОБЕННОСТИ И ДОСТОИНСТВА:

• максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
• конструкционная защита от внешнего магнитного воздействия;
• МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.

КОМПЛЕКТ ПОСТАВКИ:

• водосчетчик;

• паспорт;

• комплект присоединительных частей (обеспечивает необходимую длину прямых участков).


Информация для заказа

Артикул	Возможные Ду(zz)	Наименование (zz=fly)	Особенности модификации
02-ZZ-01	15	ВСКМ 90-zz (110 мм)	монтажная длина L-110 мм
02-ZZ-15	15	ВСКМ 90-zz (80 мм)	монтажная длина L- 80 мм
02-ZZ-13	15	ВСКМ 90-zz МИД (110 мм)	с МИД интерфейсом монтажная длина L-110 мм
02-ZZ-16	15	ВСКМ 90-zz ДГ (80 мм)	с герконовым датчиком L-80 мм
02-ZZ-04	15	ВСКМ 90-zz ДГ (110 мм) (1 л/имп)	с герконовым датчиком 1 л/имп L-110 мм
02-ZZ-17	15	ВСКМ 90-ггДГ (80 мм) (1 л/имп)	с герконовым датчиком 1 л/имп L-80 мм
02-ZZ-83	15	ВСКМ 90-zz ДГ (110 мм) с пломбой	с герконовым датчиком L-110 мм
02-ZZ-01	20	ВСКМ 90-zz	для горячей и холодной воды
02-ZZ-154	20	ВСКМ 90-zz ДГ с пломбой	с герконовым датчиком
02-ZZ-13	20	ВСКМ 90-zz МИД	с МИД интерфейсом
02-ZZ-13	20	ВСКМ 90-zz МИД	с МИД интерфейсом

Наименование параметра	Норма для счетчиков диаметром условного прохода, Ду, мм
	15		20
Метрологический класс	А	В	А	В
Расход воды, м3/час
— минимальный qmin	0,06	0,03	0,24	0,07
— переходный qt	0,15	0,12	0,6	0,18
— номинальный qn	1,5		6
— максимальный qmax	3		12
Порог чувствительности м3/ч, не более	0,01		0,04
Максимальное давления воды, МПа	1,6
Минимальная цена деления счетного механизма, м3	0,0001
Емкость счетного механизма, м3	99999,9999
Монтажная длина, мм	80;110		130
Цена импульса, литров/ импульс	1;10		10
Масса прибора кг,	0,5		0,9
Норма упаковка шт,	20		20
Габариты норма упаковки мм,	430х265х205		435х315х205
Масса норма упаковки кг,	10		18
