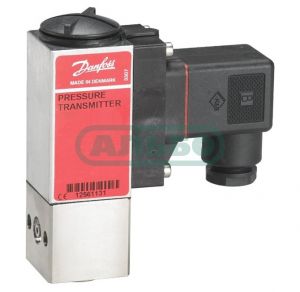

MBS 5100, Преобразователи давления блочного типа для судостроения

Сравнить

договорная цена

Под заказ

Характеристики Аксессуары Документы Модификации Отзывы о товаре Задать вопрос

Выходной сигнал 4 - 20 мА
Рабочая температура от -40 до 85° C
Диапазон измерения 0 - 600 бар
Внутренняя резьба G для присоединения импульсных линий
По заказу поставляется со всеми соответствующими разрешениями на использование в морских условиях
Рассчитан на выполнение строгих требований, предъявляемых к оборудованию морских судов

Информация для заказа

Код №	Тип	Единица	Диапазон давления [бар]	Диапазон давления [psi]	Присоединение давления стандарт тип	Тип эл. соед.	Точность, стандартная +/- FS [%]
060N1004	MBS 5100	Манометрическое (относительное)	0,00 - 40,00 bar	G 1/4 внутр.	DIN-plug Pg 11 EN 175301-803-A	0,10%	4 - 20 mA
060N1008	MBS 5100	Манометрическое (относительное)	0,00 - 40,00 bar	G - 1/4 Female	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1011	MBS 5100	Манометрическое (относительное)	0,00 -160,00 bar	G 1/4 внутр. и фланцы	DIN-plug, Pg 13.5, EN 175301-803-A, Male	0,10%	4 - 20 мА
060N1012	MBS 5100	Манометрическое (относительное)	0,00 - 1,60 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1017	MBS 5100	Манометрическое (относительное)	0,00 - 1,00 bar	G 1/4 внутр	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1018	MBS 5100	Манометрическое (относительное)	0,00 - 2,50 bar	G 1/4 внутр	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1019	MBS 5100	Манометрическое (относительное)	0,00 - 4,00 bar	G 1/4 внутр	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1020	MBS 5100	Манометрическое (относительное)	0,00 - 10,00 bar	G - 1/4 Female	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1021	MBS 5100	Манометрическое (относительное)	0,00 - 6,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1024	MBS 5100	Манометрическое (относительное)	0,00 - 10,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1025	MBS 5100	Манометрическое (относительное)	0,00 - 16,00 bar	G 1/4 внутр.	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1027	MBS 5100	Манометрическое (относительное)	0,00 - 25,00 bar	G 1/4 внутр.	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1032	MBS 5100	Манометрическое (относительное)	0,00 - 1,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1033	MBS 5100	Манометрическое (относительное)	0,00 - 2,50 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1034	MBS 5100	Манометрическое (относительное)	0,00 - 4,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1035	MBS 5100	Манометрическое (относительное)	0,00 - 6,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1036	MBS 5100	Манометрическое (относительное)	0,00 - 10,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1037	MBS 5100	Манометрическое (относительное)	0,00 - 16,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1038	MBS 5100	Манометрическое (относительное)	0,00 - 25,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1039	MBS 5100	Манометрическое (относительное)	0,00 - 40,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1040	MBS 5100	Манометрическое (относительное)	0,00 - 60,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1041	MBS 5100	Манометрическое (относительное)	0,00 - 100,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1050	MBS 5100	Абсолютное	0,00 - 1,60 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1051	MBS 5100	Абсолютное	0,00 - 2,50 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1052	MBS 5100	Абсолютное	0,00 - 4,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1053	MBS 5100	Абсолютное	0,00 - 6,00 bar	G 1/4 внутр. и фланцы	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1054	MBS 5100	Абсолютное	0,00 - 10,00 bar	G 1/4 внутр. и фланцы	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1060	MBS 5100	Абсолютное	0,00 - 25,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1076	MBS 5100	Манометрическое (относительное)	0,00 - 6,00 bar	G - 1/4 Female	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1079	MBS 5100	Манометрическое (относительное)	0,00 - 100,00 bar	G - 1/4 Female	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1129	MBS 5100	Манометрическое (относительное)	0,00 - 40,00 bar	G 1/4 внутр. и фланцы	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1157	MBS 5100	Манометрическое (относительное)	0,00 - 250,00 bar	G 1/4 внутр. и фланцы	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,10%	4 - 20 мА
060N1162	MBS 5100	Манометрическое (относительное)	0,00 - 10,00 bar	NPT - 1/4-18 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1163	MBS 5100	Манометрическое (относительное)	-1,00 - 4,00 bar	NPT - 1/4-18 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA
060N1167	MBS 5100	Манометрическое (относительное)	0,00 - 250,00 bar	G - 1/4 Female	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,10%	4 - 20 mA

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОД ТИПА	MBS 5100
ВЕС	0.384 кг
- ОБЩИЙ	PIN 2
+ ПИТАНИЕ	PIN 1
ТОЧНОСТЬ, MAX.	0,30%
ТОЧНОСТЬ, СТАНДАРТНАЯ	см. таблицу
РЕГ. НУЛЬ/ДИАПАЗОН	Да
ТЕМП. ОКР. СРЕДЫ	-40 - 85 °C
ТЕМП. ОКР. СРЕДЫ	-40 - 185 °F
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	0 - 80 °C
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	32 - 176 °F
EAN	5702423059966
ТИП ЭЛ. СОЕД.	см. таблицу
ENCLOSURE RATING	IP65
ПРОМЫВНАЯ ДИАФРАГМА	нет
ВЗРЫВОБЕЗОП.	нет
ДИАПАЗОН ТЕМП. СРЕДЫ	-40 - 85 °C
ДИАПАЗОН ТЕМПЕРАТУРЫ СРЕДЫ	-40 - 185 °F
NON-LINEARITY BFSL ±FS [%]	0,20%
ВЫХОДНОЙ СИГНАЛ	Поток
ТИП ВЫХОДНОГО СИГНАЛА	см. таблицу
МАКС. ПЕРЕГРУЗОЧНОЕ ДАВЛЕНИЕ	80,0 bar
УПАКОВКА	Multi pack
ПРИСОЕД. ДАВЛ. КОММЕНТАРИИ	С фланцами
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ	ISO 228-1
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ ТИП	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	см. таблицу
ЕДИНИЦА	Манометрическое (относительное)
ПРОДУКТ	Sensors
PROD. NAME	Pressure transmitter
ДЕМПФЕР	нет
КОЛИЧЕСТВО В УПАКОВКЕ	12 PC
МАКС. ВРЕМЯ СРАБАТЫВАНИЯ	4 ms
СПЕЦИФИКАЦИЯ	MBS 5100-2611-A9DB04-4
SUPPLY VOLT.	10,00 - 32,00 V
ПРОВЕРОЧНЫЙ СИГНАЛ	PIN 3
