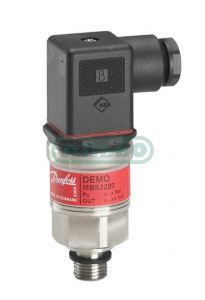

MBS 3200, Компактные преобразователи давления

Компактный преобразователь давления MBS 3200, предназначенный для работы со средами с высокой температурой, обеспечивает надежное измерение давления даже в жестких условиях окружающей среды.
Широкая номенклатура преобразователей давления предусмотривает выходные сигналы 4-20 мА, 0-5 В, 1-5 В, 1-6 В и 0-10 В, возможность измерения абсолютного и относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, а также разнообразные варианты для подсоединения импульсных линий давления и электрических соединений.
Отличная вибростойкость, прочная конструкция, высокая степень электромагнитной совместимости и защиты от радиопомех, а также высокая рабочая температура обеспечивают соответствие MBS 3200 наиболее строгим требованиям, которые предъявляются к промышленным установкам.

Выходной сигнал 4 - 20 мА, 0 - 5 В, 1 - 5 В, 1 - 6 В и 0 - 10 В

Рабочая температура от -40 до 125° C

Диапазон измерения 0 - 600 бар

Предлагается широкий выбор устройств для подсоединения импульсных линий давления и электрических соединений

Для использования в неблагоприятных промышленных условиях

Информация для заказа

/

Код №	Тип	Единица	Диапазон давления [бар]	Диапазон давления [psi]	Присоединение давления стандарт тип	Тип эл. соед.	Точность, стандартная +/- FS [%]	Тип Выходного сигнала
060G1676	MBS 3200	Абсолютное	0,00 - 4,00 bar	-	G - 1/4 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1732	MBS 3200	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1767	MBS 3200	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	0 - 10 V
060G1833	MBS 3200	Абсолютное	0,00 - 4,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1870	MBS 3200	Манометрическое (относительное)	0,00 - 1,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1871	MBS 3200	Манометрическое (относительное)	0,00 - 1,60 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1872	MBS 3200	Манометрическое (относительное)	0,00 - 2,50 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1873	MBS 3200	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1874	MBS 3200	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1875	MBS 3200	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1876	MBS 3200	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1877	MBS 3200	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1878	MBS 3200	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1879	MBS 3200	Манометрическое (относительное)	0,00 - 60,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1882	MBS 3200	Манометрическое (относительное)	0,00 - 250,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G1980	MBS 3200	Манометрическое (относительное)	0,00 - 250,00 bar		G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G3250	MBS 3200	Абсолютное	0,00 - 4,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G3574	MBS 3200	Абсолютное	0,00 - 6,00 bar	-	M - 18 x 1.5 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G3799	MBS 3200	Абсолютное	0,00 - 1,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA
060G3844	MBS 3200	Абсолютное	0,00 - 10,00 bar	-	G - 1/2 Male	DIN-plug, Pg 9, EN 175301-803-A, Male and Female	1,00%	4 - 20 mA

/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОД ТИПА	MBS 3200
ВЕС	0.153 кг
- ОБЩИЙ	PIN 2
+ ПИТАНИЕ	PIN 1
ТОЧНОСТЬ, MAX.	1,00%
ТОЧНОСТЬ, СТАНДАРТНАЯ	см. таблицу
РЕГ. НУЛЬ/ДИАПАЗОН	№
ТЕМП. ОКР. СРЕДЫ	-40 - 100 °C
ТЕМП. ОКР. СРЕДЫ	-40 - 212 °F
ОДОБРЕНИЯ	ATEX
КОММЕНТАРИИ К ОДОБРЕНИЮ	ATEX Ex nA IIA T3 Gc
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	0 - 100 °C
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	32 - 212 °F
EAN	5,70242E+12
ТИП ЭЛ. СОЕД.	см. таблицу
ENCLOSURE RATING	IP65
ПРОМЫВНАЯ ДИАФРАГМА	нет
ВЗРЫВОБЕЗОП.	нет
ДИАПАЗОН ТЕМП. СРЕДЫ	-40 - 125 °C
ДИАПАЗОН ТЕМПЕРАТУРЫ СРЕДЫ	-40 - 257 °F
NON-LINEARITY BFSL ±FS [%]	0,20%
ТИП ВЫХОДНОГО СИГНАЛА	см. таблицу
МАКС. ПЕРЕГРУЗОЧНОЕ ДАВЛЕНИЕ	8,0 bar
УПАКОВКА	Multi pack
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ HEX	см. таблицу
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ	см. таблицу
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ ТИП	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	0,00 - 4,00 bar
ЕДИНИЦА	Абсолютное
ПРОДУКТ	Sensors
PROD. NAME	Pressure transmitter
ДЕМПФЕР	нет
КОЛИЧЕСТВО В УПАКОВКЕ	14 PC
МАКС. ВРЕМЯ СРАБАТЫВАНИЯ	4 ms
СПЕЦИФИКАЦИЯ	MBS 3200-1621-A1AB04-0
SUPPLY VOLT.	8,20 - 34,00 V

Бренд

Danfoss

Бренды

4

Документы

6084

Превью фото

9907

Услуг нет

Аксессуаров нет

Имя файла	Описание	Инфо
Data sheet Technical leaflet_MBS3200_3250.pdf		722.9 kB
