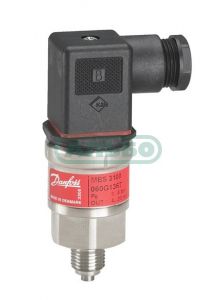

MBS 3100, Компактные преобразователи давления для судостроения

Разрешенный к применению на судах компактный преобразователь давления MBS 3100 может быть использован почти во всех областях судостроения и обеспечивает надежное измерение давления даже в жестких условиях окружающей среды.
Широкая номенклатура этих преобразователей давления одобрена к применению в соответствии с требованиями Судового регистра Ллойда (LR), Норвежского классификационного общества DNV, Германского Ллойда (GL), Общества инженеров-кораблестроителей Великобритании (RINA), Американского бюро судоходства (ABS), Бюро Веритас (BV), судовых регистров Японии, Польши и России; для неё предусмотрены токовый выходной сигнал 4-20 мА, возможность измерения абсолютного или относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, штекерные или кабельные электрические соединения и разнообразные варианты для подсоединения импульсных линий давления.
Отличная вибростойкость, прочная конструкция, а также высокая степень электромагнитной совместимости и защиты от радиопомех обеспечивают соответствие MBS 3100 наиболее строгим требованиям, которые предъявляются к судовым установкам.
Выходной сигнал 4 - 20 мА
Рабочая температура от -40 до 85° C
Диапазон измерения 0 - 600 бар
Резьбовое подсоединения давления G 1/4A DIN 16288, G 1/4A или G 1/2A DIN 16288 с уплотнительным кольцом DIN 3852
По заказу поставляется со всеми соответствующими разрешениями на использование в морских условиях
Пригоден для морских установок

Информация для заказа
/

Код №	Тип	Единица	Диапазон давления [бар]	Диапазон давления [psi]	Присоединение давления стандарт тип	Тип эл. соед.	Точность, стандартная +/- FS [%]	Тип Выходного сигнала
060G1367	MBS 3100	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1368	MBS 3100	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1369	MBS 3100	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1370	MBS 3100	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1371	MBS 3100	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1372	MBS 3100	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1463	MBS 3100	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1464	MBS 3100	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1465	MBS 3100	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1466	MBS 3100	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1467	MBS 3100	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1468	MBS 3100	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1469	MBS 3100	Манометрическое (относительное)	0,00 - 4,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1470	MBS 3100	Манометрическое (относительное)	0,00 - 6,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1471	MBS 3100	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1472	MBS 3100	Манометрическое (относительное)	0,00 - 16,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1473	MBS 3100	Манометрическое (относительное)	0,00 - 25,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G1743	MBS 3100	Манометрическое (относительное)	0,00 - 2,50 bar	-	G - 1/4 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G3388	MBS 3100	Манометрическое (относительное)	0,00 - 40,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G3532	MBS 3100	Манометрическое (относительное)	0,00 - 1,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G3749	MBS 3100	Абсолютное	0,00 - 10,00 bar	-	NPT - 1/4-18 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G5526	MBS 3100	Манометрическое (относительное)	0,00 - 10,00 bar	-	G - 1/4 Male	DIN-plug, Pg 13.5, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G5600	MBS 3100	Манометрическое (относительное)	-1,00 - 1,50 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA
060G5601	MBS 3100	Манометрическое (относительное)	-1,00 - 5,00 bar	-	G - 1/2 Male	DIN-plug, Pg 11, EN 175301-803-A, Male and Female	0,50%	4 - 20 mA

/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОД ТИПА	MBS 3100
ВЕС	0.151 кг
- ОБЩИЙ	PIN 2
+ ПИТАНИЕ	PIN 1
ТОЧНОСТЬ, MAX.	1,00%
ТОЧНОСТЬ, СТАНДАРТНАЯ	см. таблицу
РЕГ. НУЛЬ/ДИАПАЗОН	нет
ТЕМП. ОКР. СРЕДЫ	-40 - 85 °C
ТЕМП. ОКР. СРЕДЫ	-40 - 185 °F
ОДОБРЕНИЯ	ATEX
КОММЕНТАРИИ К ОДОБРЕНИЮ	ATEX Ex nA IIA T3 Gc
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	0 - 80 °C
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	32 - 176 °F
EAN	5,70242E+12
ТИП ЭЛ. СОЕД.	см. таблицу
ENCLOSURE RATING	IP65
ПРОМЫВНАЯ ДИАФРАГМА	нет
ВЗРЫВОБЕЗОП.	нет
ДИАПАЗОН ТЕМП. СРЕДЫ	-40 - 85 °C
ДИАПАЗОН ТЕМПЕРАТУРЫ СРЕДЫ	-40 - 185 °F
NON-LINEARITY BFSL ±FS [%]	0,50%
ТИП ВЫХОДНОГО СИГНАЛА	см. таблицу
МАКС. ПЕРЕГРУЗОЧНОЕ ДАВЛЕНИЕ	8,0 bar
УПАКОВКА	Multi pack
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ HEX	27
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ	EN 837
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ ТИП	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	см. таблицу
ЕДИНИЦА	Манометрическое (относительное)
ПРОДУКТ	Sensors
PROD. NAME	Pressure transmitter
ДЕМПФЕР	нет
КОЛИЧЕСТВО В УПАКОВКЕ	14 PC
МАКС. ВРЕМЯ СРАБАТЫВАНИЯ	4 ms
СПЕЦИФИКАЦИЯ	MBS 3100-1611-A6AB04-0
SUPPLY VOLT.	10,00 - 32,00 V
