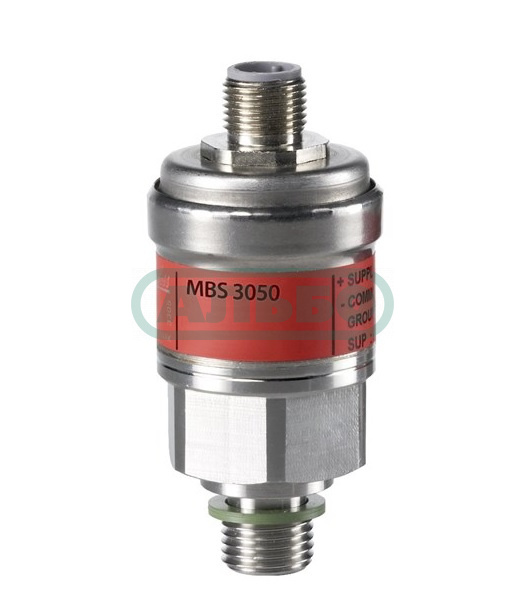

MBS 3050, Компактные преобразователи давления с демпфером

Компактный преобразователь давления MBS 3050, предназначенный для использования почти во всех промышленных областях применения, обеспечивает надежное измерение давления даже в жестких условиях окружающей среды. Встроенный демпфер позволяет использовать преобразователь в системах, где возможно возникновение гидроударов или пульсаций давления.
Широкая номенклатура преобразователей давления предусматривает токовый выходной сигнал 4-20 мА, измерение абсолютного или относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, разнообразные варианты для подсоединения импульсных линий давления и электрических соединений.
Отличная вибростойкость, прочная конструкция, а также высокая степень электромагнитной совместимости и защиты от радиопомех обеспечивают соответствие MBS 3050 наиболее строгим требованиям, которые предъявляются к промышленным установкам.

Выходной сигнал 4 - 20 мА

Рабочая температура от -40 до 85° C

Диапазон измерения 0 - 600 бар

Присоединение импульсных линий давления внешняя резьба DIN 3852 - G 1/4A

Встроенный демпфер

Разработан специально для гидравлических систем

Информация для заказа
/

Код №	Тип	Единица	Диапазон давления [бар]	Диапазон давления [psi]	Присоединение давления стандарт тип	Эл. соед.	Точность, max. +/- FS [%]	Выходной сигнал (мА)	Выходной сигнал [В]
060G1151	MBS 3050	Избыточное	0,00 - 100,00 bar	0.00 psi - 1450.38 psi	G - 1/4 Male	-	1,00%	4 - 20 мА
060G1152	MBS 3050	Избыточное	0,00 - 160,00 bar	0.00 psi - 2320.60 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1153	MBS 3050	Избыточное	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-

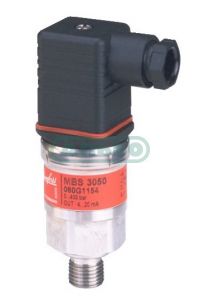

060G1154	MBS 3050	Избыточное	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	4 - 20 мА
060G1401	MBS 3050	Манометрическое (относительное)	0,00 - 10,00 bar	0.00 psi - 145.04 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1408	MBS 3050	Избыточное	0,00 - 600,00 bar	0.00 psi - 8702.26 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1409	MBS 3050	Избыточное	0,00 - 25,00 bar	0.00 psi - 362.59 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1411	MBS 3050	Избыточное	0,00 - 60,00 bar	0.00 psi - 870.23 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1415	MBS 3050	Избыточное	0,00 - 16,00 bar	0.00 psi - 232.06 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G1435	MBS 3050	Избыточное	0,00 - 6,00 bar	0.00 psi - 87.02 psi	G - 1/4 Male	-	1,00%	-	-
060G1438	MBS 3050	Избыточное	0,00 - 400,00 bar	0.00 psi - 5801.51 psi	G - 1/4 Male	-	1,00%	-	-

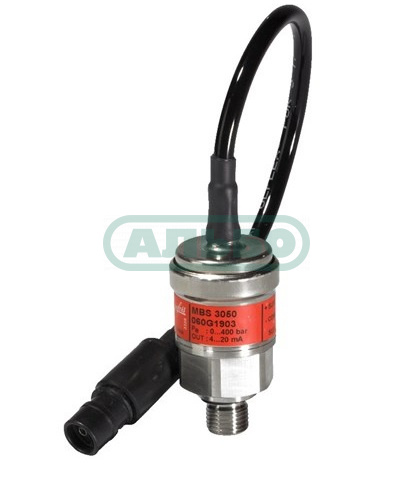

060G1903	MBS 3050	Манометрическое (относительное)	0,00 - 400,00 bar	0.00 psi - 5801.51 psi	G - 1/4 Male	-	1,00%	-	-
060G1966	MBS 3050	Манометрическое (относительное)	0,00 - 300,00 bar	0.00 psi - 4351.13 psi	G - 1/4 Male	-	1,00%	-	-
060G3557	MBS 3050	Манометрическое (относительное)	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	0 - 10 В	-

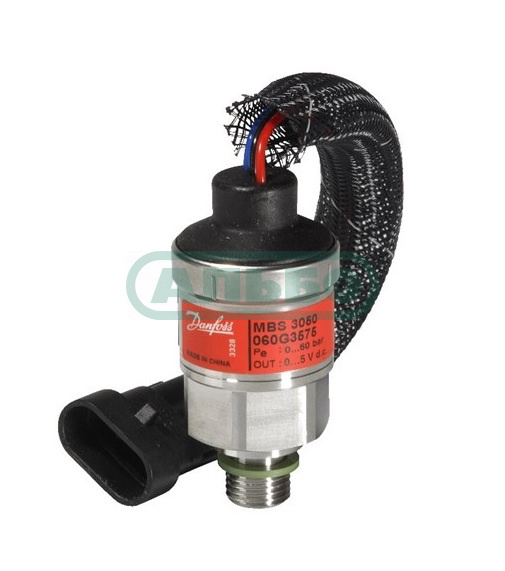

060G3575	MBS 3050	Манометрическое (относительное)	0,00 - 60,00 bar	-	G - 1/4 Male	-	1,00%	-	0 - 5 В
060G3582	MBS 3050	Манометрическое (относительное)	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G3583	MBS 3050	Манометрическое (относительное)	0,00 - 400,00 bar	0.00 psi - 5801.51 psi	G - 1/4 Male	-	1,00%	-	-
060G3584	MBS 3050	Избыточное	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	1 - 5 В	-
060G3586	MBS 3050	Избыточное	0,00 - 400,00 bar	0.00 psi - 5801.51 psi	G - 1/4 Male	-	1,00%	0 - 10 В	-
060G3601	MBS 3050	Избыточное	0,00 - 350,00 bar	0.00 psi - 5076.32 psi	G - 1/4 Male	-	1,00%	-	-
060G3620	MBS 3050	Избыточное	0,00 - 350,00 bar	0.00 psi - 5076.32 psi	G - 1/4 Male	-	1,00%	-	-
060G3628	MBS 3050	Избыточное	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	-	-
060G3658	MBS 3050	Манометрическое (относительное)	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G3719	MBS 3050	Манометрическое (относительное)	0,00 - 6,00 bar	0.00 psi - 87.02 psi	G - 1/4 Male	-	1,00%	4 - 20 мА	-
060G3731	MBS 3050	Избыточное	0,00 - 250,00 bar	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	-	-
060G4096	MBS 3050	Избыточное	0,00 - 250,00	0.00 psi - 3625.94 psi	G - 1/4 Male	-	1,00%	4 - 20 мА
060G5513	MBS 3050	Избыточное	0.00 bar - 68.95 bar	0,00 - 1.000,00 psi	NPT - 1/4-18 Male	-	1,00%	-	-

/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КОД ТИПА	MBS 3050
ВЕС	0.153 кг

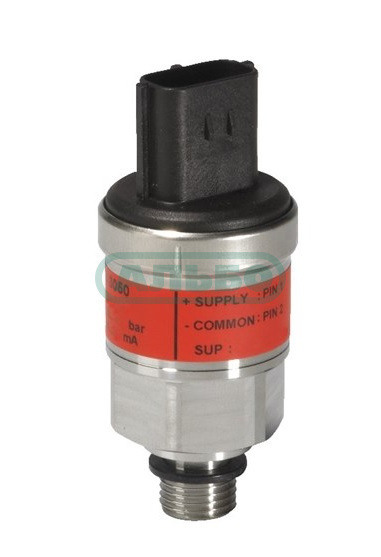

- ОБЩИЙ	PIN 2
+ ПИТАНИЕ	PIN 1
ТОЧНОСТЬ, MAX.	1,00%
ТОЧНОСТЬ, СТАНДАРТНАЯ	см. таблицу
РЕГ. НУЛЬ/ДИАПАЗОН	№
ТЕМП. ОКР. СРЕДЫ	-40 - 85 °C
ТЕМП. ОКР. СРЕДЫ	-40 - 185 °F
ОДОБРЕНИЯ	ATEX
КОММЕНТАРИИ К ОДОБРЕНИЮ	ATEX Ex nA IIA T3 Gc
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	0 - 80 °C
ДИАПАЗОН КОМПЕНСИРУЕМОЙ ТЕМПЕРАТУРЫ	32 - 176 °F
EAN	5,70242E+12
ТИП ЭЛ. СОЕД.	см. таблицу
ENCLOSURE RATING	IP65
ПРОМЫВНАЯ ДИАФРАГМА	нет
ВЗРЫВОБЕЗОП.	нет
ДИАПАЗОН ТЕМП. СРЕДЫ	-40 - 85 °C
ДИАПАЗОН ТЕМПЕРАТУРЫ СРЕДЫ	-40 - 185 °F
NON-LINEARITY BFSL ±FS [%]	0,50%
ВЫХОДНОЙ СИГНАЛ	Поток
ТИП ВЫХОДНОГО СИГНАЛА	см. таблицу
МАКС. ПЕРЕГРУЗОЧНОЕ ДАВЛЕНИЕ	400,0 bar
УПАКОВКА	Multi pack
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ HEX	27
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ	см. таблицу
ПРИСОЕДИНЕНИЕ ДАВЛЕНИЯ СТАНДАРТ ТИП	см. таблицу
ДИАПАЗОН ДАВЛЕНИЯ	см. таблицу
ЕДИНИЦА	Манометрическое (относительное)
ПРОДУКТ	Sensors
PROD. NAME	Pressure transmitter
ДЕМПФЕР	Да
КОЛИЧЕСТВО В УПАКОВКЕ	14 PC
МАКС. ВРЕМЯ СРАБАТЫВАНИЯ	4 ms
СПЕЦИФИКАЦИЯ	MBS 3050-3211-A1FB04-4
SUPPLY VOLT.	9,00 - 34,00 V
